電力電纜的典型結構
塑料絕緣電力電纜：指用塑料作絕緣層材料做的為塑料絕緣電力電纜。
制造工藝簡單，重量輕，終端頭和中間接頭制作容易，彎曲半徑小，敷設簡單，接續、維護方便，并具有耐化學腐蝕和一定耐水性能，適用于高落差和垂直敷設，具有耐化學腐蝕性等優點。
絕緣材料有：▲ 聚氯乙烯（PVC）；▲ 聚乙烯（PE）；▲ 交聯聚乙烯（XLPE）。

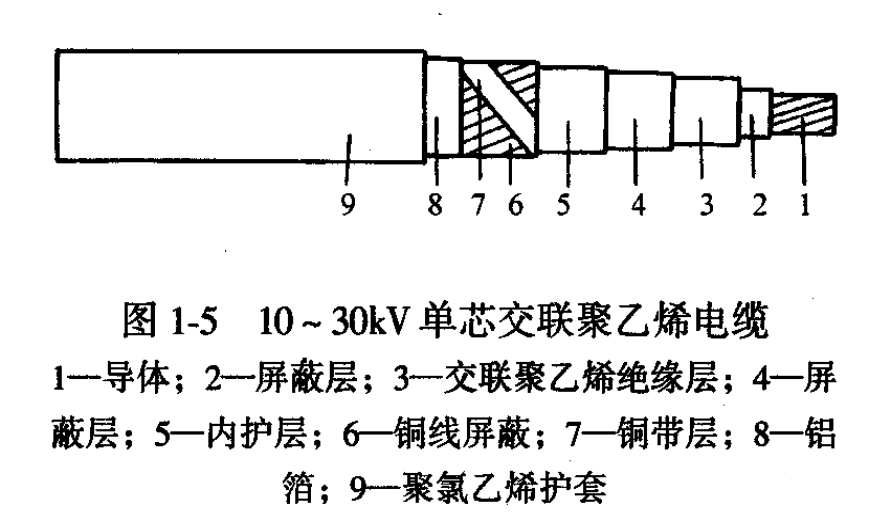

聚氯乙烯絕緣電力電纜：35kV交聯聚乙烯絕緣鎧裝電纜結構，為了使絕緣層和導體有較好接觸，消除因?qū)w表面的不光滑而引起的導體表面電場強度的增加，在導體表面包一層金屬化紙或半導體金屬化紙做內屏蔽。為了使絕緣層與金屬護套有較好的接觸，在絕緣層外表面也包一層金屬化紙作外屏蔽。
阻燃電力電纜：普通電纜的絕緣材料有一個共同的缺點，就是具有可燃性。當線路中或接頭處發生故障時，可能因局部過熱而燃燒，并導致擴大事故。阻燃電纜是在絕緣或護層中添加阻燃劑，即使在明火燒烤下，也不會燃燒。
結構與相應的普通聚氯乙烯絕緣電力電纜和交聯聚乙烯絕緣電力電纜的結構基本上相同，而用料有所不同。
阻燃的原因：填充物(或填充繩)、繞包層內襯層及外護套等，均在原用材料中加入阻燃劑，以阻止火災延燃；
為了降低火災的毒性，外護套不用阻燃型聚氯乙烯，而用阻燃型聚烯烴材料。采用低煙、低鹵的聚氯乙烯料作絕緣，而繞包層和內襯層均用無鹵阻燃料，外護套用阻燃型聚烯烴材料等。
耐火電力電纜：是在導體外增加有耐火層，多芯電纜相間用耐火材料填充。特點是可在發生火災以后的火焰燃燒條件下，保持一定時間的供電，為消防救火和人員撤離提供電能和控制信號，從而大大減少火災損失。
主要用于lkV線路中，適用于對防火有特殊要求的場合。
按電壓等級分類：都是按一定電壓等級制造的，國內常用電壓等級為0.5、1、3、6、10、20、35、60、110、220、330、500kV 。
一般將電壓等級1kV及以下的稱為低壓、3-35kV稱為中壓、60-330kV稱為高壓。
按導電線芯標稱截面分類
目前國內常用線芯標稱截面系列為2.5、4、6、10、16、25、35、50、70、95、120、150、184、240、300、400、500、630、800直至2500。
按導電芯數分類
常用芯數有單芯、二芯、三芯、四芯、五芯。
單芯常用來傳送單相交流電、直流電及其它一些有特殊要求的地方（如高壓電機引出線、大截面電纜等）。
二芯多用于傳送單相交流電與直流電。
三芯主要用戶三相交流電網中，在35KV及以下各種線路中得到廣泛的應用。
四芯多用于低壓配電線路、中性點接地的三相四線制系統。
五芯用于三相五線制的低壓配電系統中，三條主線芯分別接三相線，第四芯接工作零線（N），第五芯接保護接地線（PE）。
